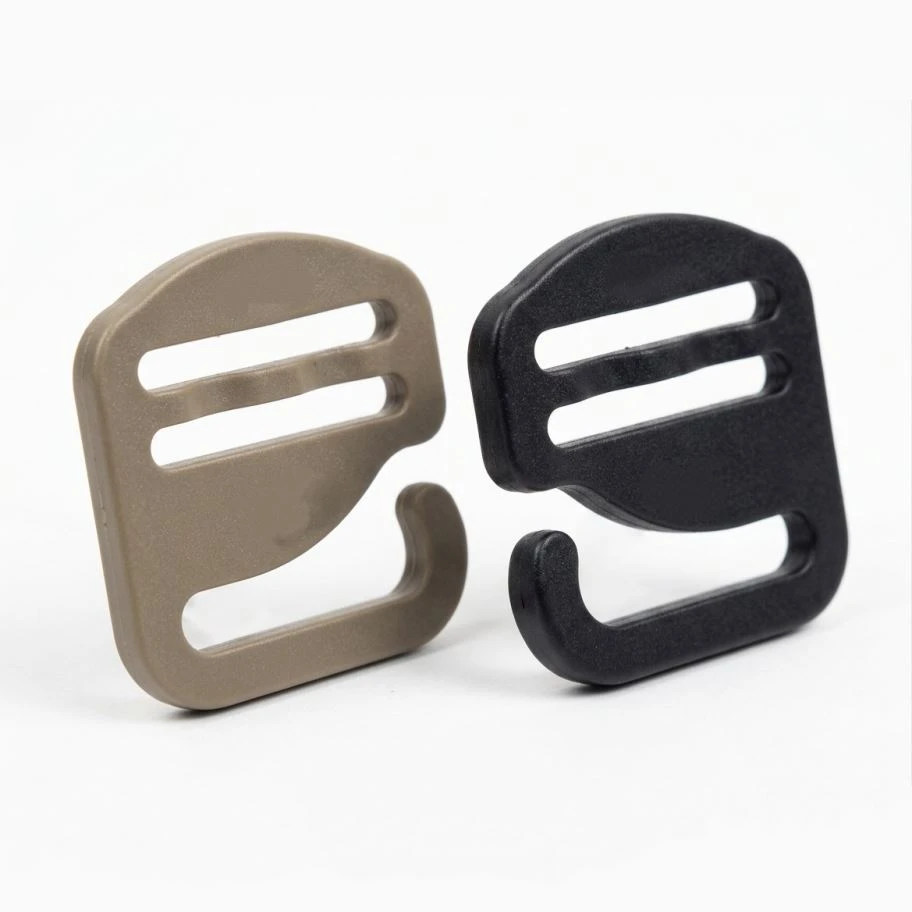

Co je to G-hák a proč nemá žádné pohyblivé části?
G-háček je plochý, jednodílný popruhový háček, který upíná konec popruhu k aD-prsten, smyčkový nebo přezkový hrot bez použití pružiny, západky nebo pohyblivé brány. Použití vnitřní pružiny k utěsnění brány, otočná karabina. Uchopení popruhu mezi bradla je zámková{{2} přezka. Tento háček drží čistou geometrií. Je to právě tato jednoduchost, která vede k jeho použití na batohy, obojky pro psy, taktické brašny, popruhy na fotoaparáty a popruhy nosných{5}}postrojů: není zde žádný čep, který by se mohl zadrhnout, žádná pružina na pneumatiku a nic, co by se po opakovaném nárazovém zatížení zlomilo.
Jedno{0}}kusová konstrukce: Výhoda spolehlivosti
G-hák je jedinečný v tom, že je vyroben z jedné desky, nikoli sestavený. To odstraňuje dvě z největších oblastí selhání hardwaru. Při dostatečném počtu cyklůotočná karabinaselže na svém otočném nýtu; stlačovací nebo západkový mechanismus časem ztratí své napětí pružiny. Štěrbiny popruhů a upevňovací bod háčku jsou z jednoho kusu materiálu, takže se nemusíte opotřebovávat žádným čepem a mezi dílčími-součástmi se nehromadí žádná tolerance. Pokud obrábíte součást z jednoho polotovaru, pak je rozdíl v rozměrech v rámci obrábění a ne v rámci uložení dvou samostatných kusů. Obrobený-hardware z jednoho kusu je předvídatelný způsobem, kterým pružinový-zatížený nebo více{7}}dílný hardware nikdy ve skutečnosti není, pro výrobce OEM, kteří vyžadují stejné chování od tisíců dílů bez nutnosti přepracování v terénu.
Hákové hrdlo, štěrbiny popruhů a uchycení popruhu
Plochý popruhový háček je specifikován kolem popruhu, který nese, nejen kolem jeho viditelné siluety. Dvě vůle zvyšují použitelnost: otvor pro hrdlo háčku, který musí uvolnit D-kroužek nebo smyčku, ke které se popruh připojuje, a šířka štěrbiny popruhu, která musí popruh volně podávat, aniž by se nechal kroutit nebo protahovat. Správné řešení je rozdíl mezi háčkem, který se zacvakne jedním pohybem, a háčkem, který zasekne, sklouzne nebo odře okraj popruhu.
Níže uvedená tabulka uvádí běžné vztahy velikosti používané provlastní popruhový hardware. Stejně jako u každého obráběného dílu jsou tolerance dodrženy na /u00b10,01 mm a před uvedením do výroby ověřujeme, aby popruhy--seděly na prototypu.
Velikost podle šířky popruhu
|
Šířka popruhu |
Šířka štěrbiny |
Zaháknout hrdlo |
Tloušťka těla |
Typické použití |
|
16 mm |
17-18 mm |
5-6 mm |
2,0-2,5 mm |
Popruhy na fotoaparát, obojky pro malé mazlíčky |
|
20 mm |
21-22 mm |
6-7 mm |
2,5-3,0 mm |
Tašky přes rameno, držáky na opasky |
|
25 mm |
26-27 mm |
7-8 mm |
3,0-3,5 mm |
Batohy, postroje pro psy, taktické tašky |
|
38 mm |
39-40 mm |
9-10 mm |
3,5-4,0 mm |
Zátěžové-řemínky, pracovní pásy, vojenské vybavení |
Často kladené otázky
Otázka: Jsou G-háky stejné jako otočné karabiny?
Odpověď: Ne. Otočná karabina má očko, které se otáčí, a pružinu-zatíženou bránu, která se otevírá a zavírá. G-háky jsou ploché, jednodílné-háky s pevným hrdlem, takže nemají žádné pohyblivé části ani otočný kloub.
Otázka: Jakou váhu tyto háčky udrží?
Odpověď: Záleží na materiálu, tloušťce a hloubce hrdla. Protože je tento hák z jednoho pevného kusu, může být na svou velikost velmi pevný, ale musí být zatížen podél své osy. Zašlete nám požadavek na zatížení ve výkresu a my můžeme podle toho dimenzovat tloušťku a materiál.
Otázka: Poškodí opracovaný háček popruh?
Odpověď: Ne, pokud jsou okraje drážky zkosené a šířka drážky odpovídá popruhu. Nedokončené ostré hrany mohou látku třepit, proto standardně vnitřní hrany odjehlujeme a zaoblujeme.
Otázka: Může KEY-CNC přidat naše logo?
A: Ano. Loga mohou být vyryta, vyražena nebo označena na ploché ploše během obrábění a balení a barva jsou přizpůsobeny vaší specifikaci.
Otázka: Jaký je typický obrat?
Odpověď: Vzorky obvykle trvají 5 až 15 pracovních dnů v závislosti na nástrojích, s výrobními cykly 10 až 25 pracovních dnů v závislosti na dílu a množství.
